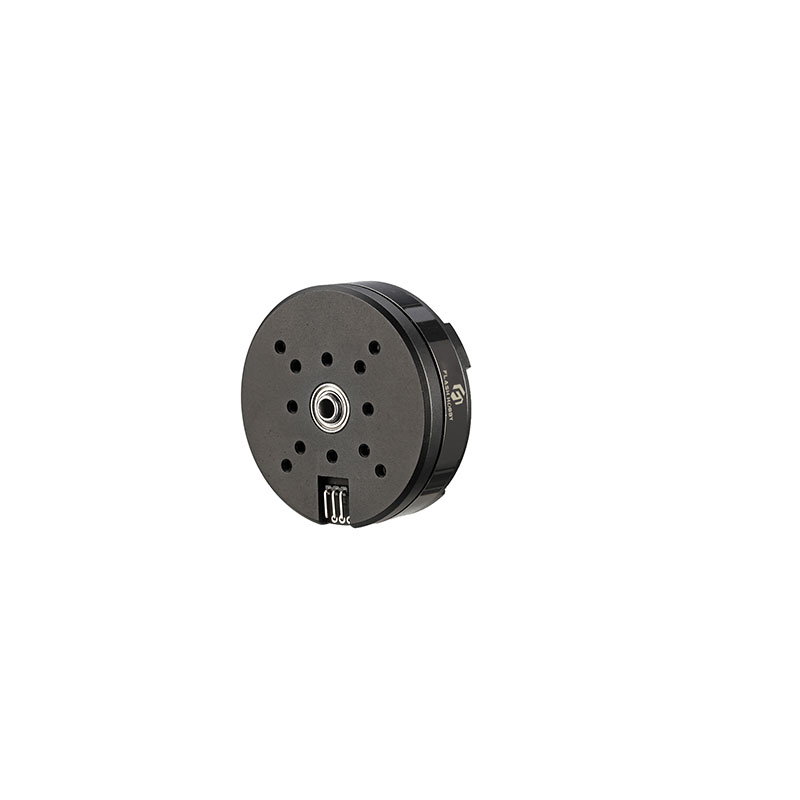

BGM5208-75T Gimbal мотор

BGM5208-75T Gimbal Motor Въведение:

Какво изобщо е карданен мотор?

Карданният двигател е 3-фазен безчетков двигател, чийто статор е навит с много завъртания и като такъв проявява много по-голямо съпротивление и индуктивност в сравнение с безчетковите двигатели с голям ток, използвани за осигуряване на повдигане на дронове, радиоуправляеми самолети и т.н. Карданните двигатели се използват в... добре... карданните камери главно, защото предлагат плавно движение и изискват малки токове, за да произведат въртящ момент в сравнение с „обикновените“ безчеткови двигатели. Това от своя страна може да помогне за минимизиране на размера на драйвера на двигателя и свързаните с него проводници и т.н. Обърнете внимание, че говорим за намаляване на тока през намотките на статора, а не на мощността, преобразувана в топлина в резултат на нагряване на джаул на намотките на статора, което все още е същото за същото количество въртящ момент.

За постигане на управление на тока в затворен контур, моторни контролери като Tinymovr използват резистори за измерване на ток във всяка фаза (обикновено последователно с MOSFET от ниската страна), за да оценят тока в намотките на двигателя. Тези резистори имат ниско съпротивление (в обхвата на най-много няколко милиома), за да ограничат разсейването на мощността в резистора и да позволят работа в широк диапазон на тока (до няколко десетки ампера, дори стотици). Недостатъкът е, че измерванията на тока показват шум от 100 s mA и като такъв не предлагат точни измервания на малки токове.

Gimbal режимът на Tinymovr деактивира управлението на тока в затворен контур. Зададените токове се преобразуват в напрежения, като се използват основни формули за съпротивление и индуктивност.

Моторът Gimbal може да се използва за Cradle кафе машина, машина за чай с мляко, електрическа бормашина, косачка и роботизирана ръка, както и за стабилизатор на камерата.

Чертеж на МОТОР:

Подробности за продукта:

Приложение:
